Giải pháp màng dày

Bảng mạch in đồng siêu dày (TPC)

  • Bảng mạch in đồng siêu dày (TPC)サムネイル1
  • Bảng mạch in đồng siêu dày (TPC)サムネイル1

Màng đồng có thể dễ dàng ép bằng cách sử dụng in lụa. Bằng cách tối ưu hóa quy trình in, cũng có thể tạo các bước.
Nó có độ tin cậy tương đương với chất nền AMB.

Liên hệ với chúng tôi về sản phẩm này

Chi tiết Sản phẩm

Tính năng

    • Tối đa độ dày màng: 0,8mmt, Tối thiểu khoảng cách mẫu: 0,3mm
    • Nó có thể được sử dụng với silicon nitride, nhôm nitride, sapphire, alumina, vv
    • Nó có độ tin cậy tương đương với chất nền AMB.

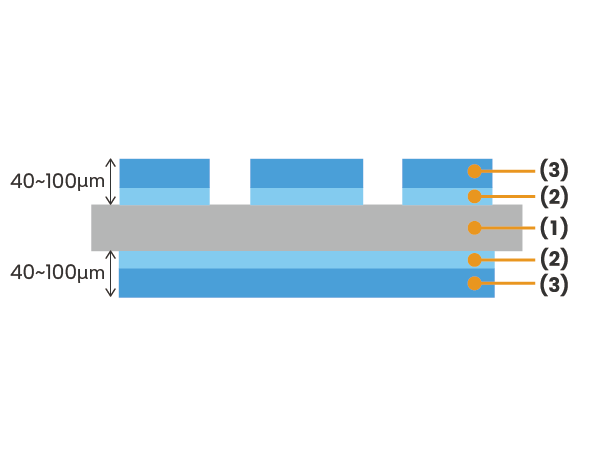

Cấu trúc

  • Cấu trúc
    Cấu trúc

    (1) Chất nền
    (2) Lớp liên kết kim loại hoạt động
    (3) Lớp đồng

  • Hình ảnh SEM cắt ngang
    Hình ảnh SEM cắt ngang

    Bề mặt liên kết chất nền dán đồng siêu dày (300μm) sử dụng dán kim loại hoạt động.
    (1) Lớp liên kết
    (2) Phim đồng
    (3) Chất nền AlN

Ví dụ ứng dụng

  • Gói mạch tản nhiệt bằng gốm cho các thiết bị điện

Thông số kỹ thuật

Mục Tiêu chuẩn tham chiếu Chú thích
Vật liệu cơ bản Vật liệu AlN, Al₂O₃, SiN Vui lòng liên hệ với chúng tôi để biết các tài liệu khác.
Kích cỡ 50~114mm□ -
Độ dày 0.2mm～ -
Tính chất của chỉ đạo L/S ≧200／200μ -
Độ dày phim 100~500μ Đối với 500μm trở lên, xin vui lòng liên hệ với chúng tôi.
Điện trở suất 2.5~4.0μΩ㎝ -
Độ bám dính trước khi mạ ≧3.0kgf/2mm□ Được đo bằng thử nghiệm peel
Độ bám dính sau khi mạ ≧2.5kgf/2mm□
Độ bền sau khi mạ Al₂O₃: Kiểm tra sốc nhiệt, độ bền hơn 2.000 chu kỳ 1 chu kỳ: -45 ° C (30 phút) ⇔ 120 ° C (30 phút)
AlN: Kiểm tra sốc nhiệt, độ bền hơn 1.500 chu kỳ 1 chu kỳ: -45 ° C (30 phút) ⇔ 120 ° C (30 phút)
SiN: Kiểm tra sốc nhiệt, độ bền hơn 3.000 chu kỳ 1 chu kỳ: -45 ° C (30 phút) ⇔ 150 ° C (30 phút)
