nemu

Bột nung nhiệt độ cao

Bột điện trở

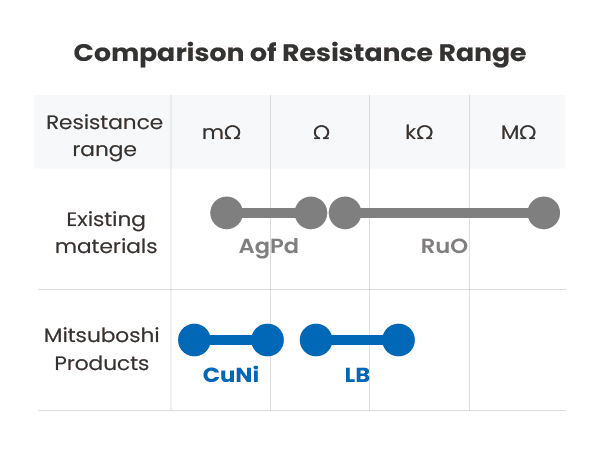

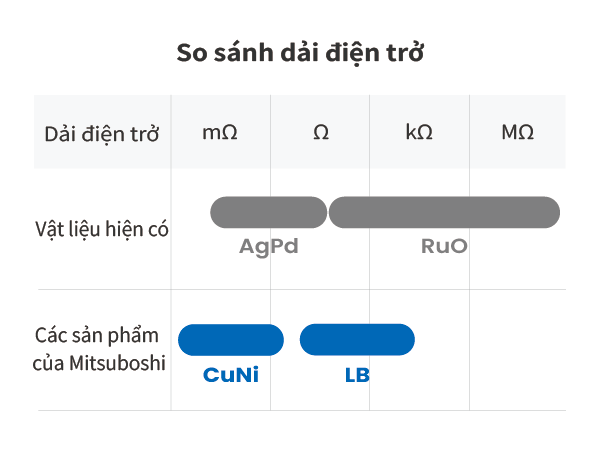

  • Bột điện trởサムネイル1
  • Bột điện trởサムネイル1

Đã có nhu cầu ngày càng tăng đối với các biện pháp để ngăn chặn sự sulfidation của điện cực Ag và cải thiện sức đề kháng di chuyển trong các thành phần điện trở và điện trở chip (SMD). Dây dẫn đồng có thể được sử dụng cho mục đích này.
Chất dán điện trở màng dày kim loại cơ bản Cu/Ni của chúng tôi không trở nên không ổn định ngay cả khi được nung trong khí quyển nitơ. Chúng tôi cũng có thể sản xuất bột nhão tương ứng với phạm vi kháng cự cực thấp.

Liên hệ với chúng tôi về sản phẩm này

Chi tiết Sản phẩm

Tính năng

  • Nó có thể được bắn trong một khí quyển nitơ. Cũng có thể sử dụng với các chất nền có điện cực đồng và dây điện.
  • So với hợp kim Ag/Pd và vật liệu điện trở dựa trên rutheni oxit, nó là không tốn kém.
  • Nó không chứa các chất độc hại môi trường như Pb.
  • Dán Cu/Ni có điện trở thấp có TCR thấp và có thể đáp ứng yêu cầu chất lượng điện trở chip ±100ppm.

Ví dụ ứng dụng

    • Điện trở chip để phát hiện hiện hiện tại
    • Chip điện trở để quản lý cung cấp điện
    • Lò sưởi gốm
    • Chất nền mạch gốm với yếu tố điện trở

Thông số kỹ thuật

Bột nhão điện trở CuNi

Chuỗi Loại

Điện trở mặt
(mΩ/□ @20μmt)

 Hệ số nhiệt độ kháng
(ppm/°C)		 Độ nhớt
(Pa･s)		 Độ dày bắn*²(μm) Phạm vi（cm²/g） Điều kiện bắn được đề nghị
HTCR*¹ CTCR*¹
DH CNR01DH 10 +500±50 +500±50 30~50 18~20 55 900 °C 10 phút, trong N₂
CNR03DH 30 -100±50 -80±50 30~50 18~20 55 900 °C 10 phút, trong N₂
D CNR10D 100 -90±50 -70±50 30~50 20~25 68 900 °C 10 phút, trong N₂
CNR50D 500 -60±50 -30±50 30~50 20~25 76 900 °C 10 phút, trong N₂
CN1R5D 1,500 -40±50 -10±50 30~50 20~25 80 900 °C 10 phút, trong N₂
CN3R0D 4,000 -10±50 +30±50 30~50 20~25 82 900 °C 10 phút, trong N₂

Chất nền: Al₂O₃, điện cực: Cu, Phương pháp phủ: In màn hình, điều kiện lưu trữ: Ướp lạnh
*¹ HTCR: 25 ° C~155 ° C, CTCR: -55 ° C~25 ° C
*² Khi sử dụng tấm màn hình tiêu chuẩn, đường kính dây lưới: #250-φ30μm, xử lý lịch, độ dày nhũ tương: 30μm
Giá trị điện trở có thể được điều chỉnh bằng cách pha trộn các DH series và D series.

Bột nhão điện trở LaB6

Chuỗi Loại Điện trở mặt
(mΩ/□ @20μmt)		 Hệ số nhiệt độ kháng
(ppm/°C)		 Độ nhớt
(Pa･s)		 Độ dày bắn*²(μm) Phạm vi（cm²/g） Điện cực Điều kiện bắn được đề nghị Nằm Sóng Soài
A LB3A 3 +330 50-100 18-20 96 Cu 850 °C 10 phút, trong N₂ Al₂O₃
LB10A 10 +170 50-100 18-20 102 Cu 850 °C 10 phút, trong N₂ Al₂O₃
LB100A 100 +40 50-100 18-20 109 Cu 850 °C 10 phút, trong N₂ Al₂O₃
LB1kA 1,000 -10 50-100 18-20 114 Cu 850 °C 10 phút, trong N₂ Al₂O₃
N LB20N 20 +200 50-100 22-25 105 Ag 820 °C 10 phút, trong N₂ AlN
LB100N 100 +70 50-100 22-25 108 Ag 820 °C 10 phút, trong N₂ AlN
LB1kN  1,000 +10 50-100 22-25 113 Ag 820 °C 10 phút, trong N₂ AlN

Phương pháp phủ: In màn hình, điều kiện lưu trữ: Ướp lạnh
*¹ Khi sử dụng tấm in màn hình tiêu chuẩn Lưới: #250-φ30μm, Độ dày của nhũ tương: 10μm

Chú ý

Vui lòng kiểm tra Bảng dữ liệu an toàn vật liệu (SDS) cho mỗi sản phẩm.

Chú thích

  • Nếu bạn không có lò nitơ thay thế, chúng tôi có thể thay mặt bạn đốt nó.
  • Chúng tôi cũng chấp nhận đơn đặt hàng để bắn trong phát triển và sản xuất. Xin vui lòng liên hệ với chúng tôi.
  • Những kết quả này dựa trên việc sử dụng dán đồng của chúng tôi cho điện cực và dán kính của chúng tôi cho màng bảo vệ.
  • Có một mối quan hệ hóa học giữa các yếu tố điện trở, dán đồng, và dán thủy tinh, vì vậy chúng tôi khuyên bạn nên sử dụng sản phẩm của chúng tôi.

Sản phẩm liên quan
