hệ Cu
Bột nung nhiệt độ cao
Bột điện trở CuNi cho điện trở chip
Chi tiết Sản phẩm
Tính năng
-
- Nó có độ tin cậy cao chống lại quá trình oxy hóa, đó là một mối quan tâm với vật liệu dựa trên đồng.
- Nó cũng thích hợp cho các biện pháp chống lại sự sulfidation và di cư ion.
- Phạm vi kháng là 10mΩ đến 3.0Ω, làm cho nó lý tưởng cho việc phát hiện hiện hiện tại và điện trở chip quản lý điện.
- Nó là một vật liệu kim loại cơ bản và lý tưởng như là một thay thế cho điện trở bạc-palladium, đắt tiền và có nguy cơ biến động giá cao.
- Với TCR thấp ± 50ppm/K và kiểm soát tốt, nó cũng đáp ứng các yêu cầu chất lượng cho điện trở chip ± 100ppm.
- Nó không chứa các chất độc hại môi trường như Pb.

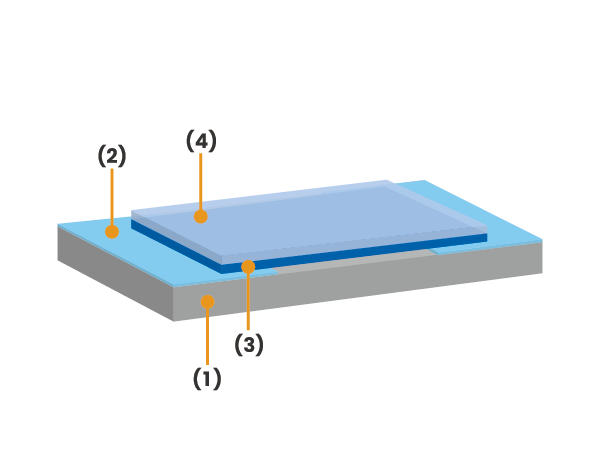

Cấu trúc
Ví dụ về việc sử dụng trên chất nền Al₂O₃
-
(1) Chất nền Al₂O₃
(2) Điện cực đồng
(3) Bột nhão điện trở CuNi cho điện trở chip
(4) Kính phủ
Ví dụ ứng dụng
-
- Điện trở chip để phát hiện hiện hiện tại
- Chip điện trở để quản lý cung cấp điện
- Lò sưởi gốm
- Chất nền mạch gốm với yếu tố điện trở
Thông số kỹ thuật
CuNi bột nhão điện trở cho điện trở
| Chuỗi | Loại | Điện trở mặt (mΩ/□ @20μmt) |
Hệ số nhiệt độ kháng(ppm/°C) | Độ nhớt (Pa･s) |
Độ dày bắn*²(μm) | Phạm vi（cm²/g） | Điều kiện bắn được đề nghị | |
|---|---|---|---|---|---|---|---|---|
| HTCR*¹ | CTCR*¹ | |||||||
| DH | CNR01DH | 10 | +500±50 | +500±50 | 30~50 | 18~20 | 55 | 900 °C 10 phút, trong N₂ |
| CNR03DH | 30 | -100±50 | -80±50 | 30~50 | 18~20 | 55 | 900 °C 10 phút, trong N₂ | |
| D | CNR10D | 100 | -90±50 | -70±50 | 30~50 | 20~25 | 68 | 900 °C 10 phút, trong N₂ |
| CNR50D | 500 | -60±50 | -30±50 | 30~50 | 20~25 | 76 | 900 °C 10 phút, trong N₂ | |
| CN1R5D | 1,500 | -40±50 | -10±50 | 30~50 | 20~25 | 80 | 900 °C 10 phút, trong N₂ | |
| CN3R0D | 4,000 | -10±50 | +30±50 | 30~50 | 20~25 | 82 | 900 °C 10 phút, trong N₂ | |
Chất nền: Al₂O₃, điện cực: Cu, Phương pháp phủ: In màn hình, điều kiện lưu trữ: Ướp lạnh
*¹ HTCR: 25 ° C~155 ° C, CTCR: -55 ° C~25 ° C
*² Khi sử dụng tấm màn hình tiêu chuẩn, đường kính dây lưới: #250-φ30μm, xử lý lịch, độ dày nhũ tương: 30μm
Giá trị điện trở có thể được điều chỉnh bằng cách pha trộn các DH series và D series.
Đồng dán cho điện cực
| Type | Điện trở suất(μΩ･cm) | Độ nhớt(Pa･s) | Độ dày bắn*³(μm) | Phạm vi（cm²/g） | Điều kiện bắn được đề nghị |
|---|---|---|---|---|---|
| DC019（Surface） | ≦ 4 | 75±25 | Ca. 13 | 85 | 900 °C 10 phút, trong N₂ |
| DC019U（Back） | ≦ 4 | 75±25 | Ca. 7 | 150 | 900 °C 10 phút, trong N₂ |
Chất nền: Al₂O₃, Phương pháp phủ: In màn hình, điều kiện lưu trữ: Ướp lạnh
*³ Khi sử dụng tấm màn hình tiêu chuẩn
(DC019) Đường kính dây lưới: #250-φ30μm, độ dày nhũ tương: 10μm
(DC019U) Đường kính dây lưới: #400-φ19μm, độ dày nhũ tương: 10μm
Glass dán cho áo khoác
| Loại | Màu | Độ nhớt (Pa･s) | Độ dày bắn*⁴(μm) | Phạm vi（cm²/g) | Chất cách điện(Ω) | Kháng axit*⁵ | Điều kiện bắn được đề nghị |
|---|---|---|---|---|---|---|---|
| OCG12 | Màu trắng xám trong suốt | 60±30 | Ca. 13 | 250 | 8.0×10¹¹ | <3.0 | 850-900 °C 10 phút, trong N₂ |
Chất nền: Al₂O₃, Phương pháp phủ: In màn hình, điều kiện lưu trữ: Ướp lạnh
*⁴ Khi sử dụng tấm màn hình tiêu chuẩn, đường kính dây lưới: #400-φ19μm, độ dày nhũ tương: 30μm
*⁵ Phương pháp đánh giá: % giảm cân sau 1 giờ ngâm trong 0,5wt% axit sulfuric
Chú ý
Vui lòng kiểm tra Bảng dữ liệu an toàn vật liệu (SDS) cho mỗi sản phẩm.
Chú thích
- Nếu bạn không có lò nitơ thay thế, chúng tôi có thể thay mặt bạn đốt nó.
- Những kết quả này dựa trên việc sử dụng dán đồng của chúng tôi cho điện cực và dán kính của chúng tôi cho màng bảo vệ.
